產品規格

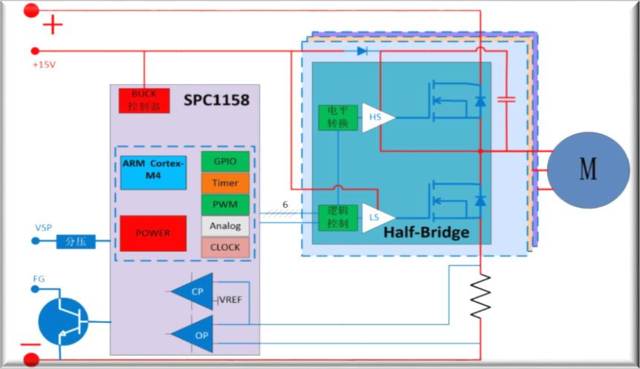

方案簡介
? 寬輸入電壓范圍 DC100~400V；
? 3A、5A 半橋 IPM 封裝兼容設計， 最大輸出功率達 90W@300VDC；
? 集成 BUCK 控制器，只需 15V 供電；
? 支持帶電熱插拔；
? 單電阻采樣；
? 轉速反饋信號 OC 輸出，轉速調節模擬量輸入；
? 超低轉速“無聲”運行；
? 過溫、欠壓、過流、堵轉、短路、短線故障保護
? 無感矢量FOC控制；
SPC1158芯片簡介
? 內核：ARM Cortex M4 @ 100MHz；
? 內存：64KB Flash (ECC | XIP | OTP) + 32KB RAM；
? ADC：16路，14bit，140ns轉換時間，6路后處理單元；
? 運放：3路全差分，增益范圍1~64倍；
? 比較器：5對；
? PWM：12路，16bit；
? 通訊單元：UART，SPI，I2C，Soft-IO（可配置為CAN|LIN|QEP等接口）；
? 時鐘：32MHz，全溫度范圍1%;
? 電源：6.2V ~ 20V單電源直聯，內置同步Buck；
? 工作結溫：-40~125度；
? 封裝：LQFP48或者QFN32。
